Ukotvení tesařských sloupků: Výškově nastavitelné patky, chemické kotvy a ochrana před odstřikující vodou
Odstup dřeva od betonu min. 150 mm, chemická vinylesterová malta do trhlinového betonu C20/25 a čištění otvoru 2× vyfoukat, 2× vykartáčovat podle ETA.
Co se v článku dozvíte
- Jaký odstup dřeva od betonu skutečně platí a proč
- Jak vybrat chemickou maltu podle třídy betonu a trhlin
- Jak vyčistit otvor tak, aby malta držela deklarovanou únosnost
- Proč patka musí odvětrávat čelo sloupku
Doporučené vybavení
- SDS Plus vrták do betonu
- Čisticí kartáček a vyfukovací pumpička
- Aplikační pistole na chemickou maltu
- Rázový utahovák na dotažení matic
Sloupek pergoly nezničí zatížení, ale voda. Rozhodující je jediné číslo: vzdálenost dřeva od betonové plochy, ze které odstřikuje voda.
Praxe i normové zásady ochrany dřeva se shodují na odstupu minimálně 150 mm mezi sloupkem a povrchem terénu či dlažby. Pod touto hodnotou je dřevo trvale v pásu odstřikující vody, nasákne, drží vlhkost a do dvou sezón začíná hnít zevnitř — zvenku přitom vypadá bezvadně.
Druhá polovina práce je samotná kotva. Do plného betonu patří kotevní patka a k ní závitová tyč v chemické kotvě . Vinylesterová chemická kotva zvládá i trhlinový beton a vlhký otvor, epoxidová chemická kotva má vyšší únosnost, ale delší dobu tuhnutí a vyžaduje teplotu nad 5 °C. Mechanické rozpěrné hmoždinky nechte na příčky — u kraje betonové patky nebo dlaždice odtlačí materiál a vytrhnou se.
A pak je tu detail, na kterém padá nejvíc kotvení: čištění otvoru. Bez odstranění vrtného prachu drží malta na prachu, ne na betonu, a únosnost klesá i na třetinu deklarované hodnoty. K chemickému systému se proto předepisuje přesný postup 2× vyfoukat, 2× vykartáčovat, 2× vyfoukat.
Technické parametry & norma
- Odstup dřeva od betonu / dlažby
- min. 150 mm — pásmo odstřikující vody
- Podklad
- beton min. C20/25, tloušťka desky min. 2× hloubka kotvení
- Chemická malta
- vinylester M12/M16 pro trhlinový i vlhký beton
- Čištění otvoru
- 2× vyfoukat, 2× vykartáčovat, 2× vyfoukat (podle ETA)
- Závitová tyč
- 8.8 žárově zinkovaná
- Odvětrání čela sloupku
- patka s mezerou min. 5 mm mezi dřevem a kotevní deskou
ETA = evropské technické posouzení výrobce
Podklad: ETA chemických kotevních systémů (Fischer, Hilti, Rothoblaas) a zásady ochrany dřeva podle ČSN EN 1995-1-1
Technický výkres
Řez kotvením sloupku: odstup 150 mm a odvětrané čelo
Jak ukotvit patku do betonu chemickou maltou
Přímý verdikt
Vrtejte SDS Plus vrtákem, otvor vyčistěte 2× vyfoukáním a 2× kartáčem, maltu vytlačte od dna a tyč zašroubujte krouživým pohybem do vytékající malty.
- 1Vytyčte osy(středy) sloupků a zkontrolujte odstup od hrany betonu — min. 10× průměr tyče
- 2Vyvrtejte otvor do hloubky podle ETA (u M12 typicky 110 mm) a změřte ji hloubkoměrem
- 3Otvor 2× vyfoukejte pumpičkou, 2× vykartáčujte drátěným kartáčem, 2× vyfoukejte
- 4Prvních 10 cm malty vytlačte mimo otvor, pak plňte od dna nahoru do 2/3 objemu
- 5Tyč vtlačte krouživým pohybem, přebytek malty setřete a nechte tuhnout podle teploty
- 6Až po vytvrdnutí nasaďte patku
Technický výkres
Správně vs. špatně: sloupek na betonu proti patce s odstupem
ETA = evropské technické posouzení výrobce
Přímý verdikt z praxe

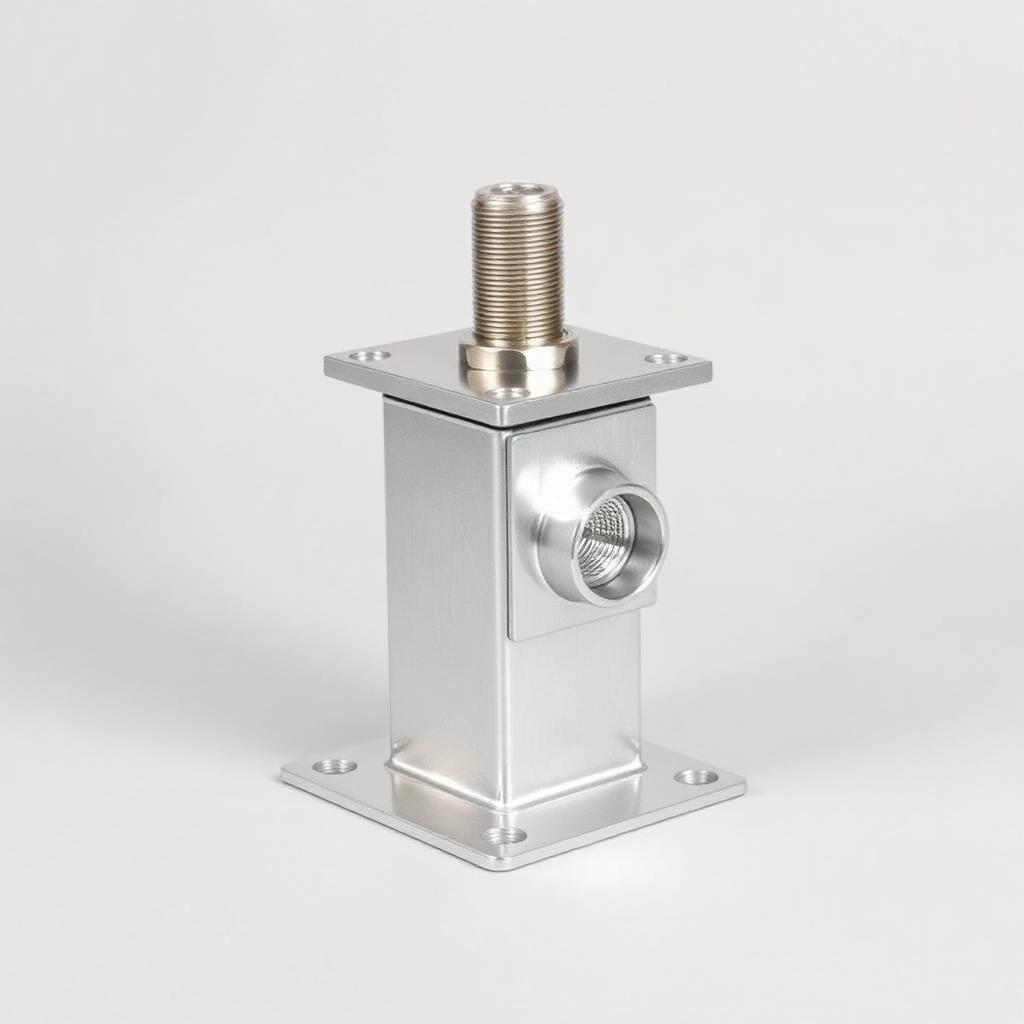

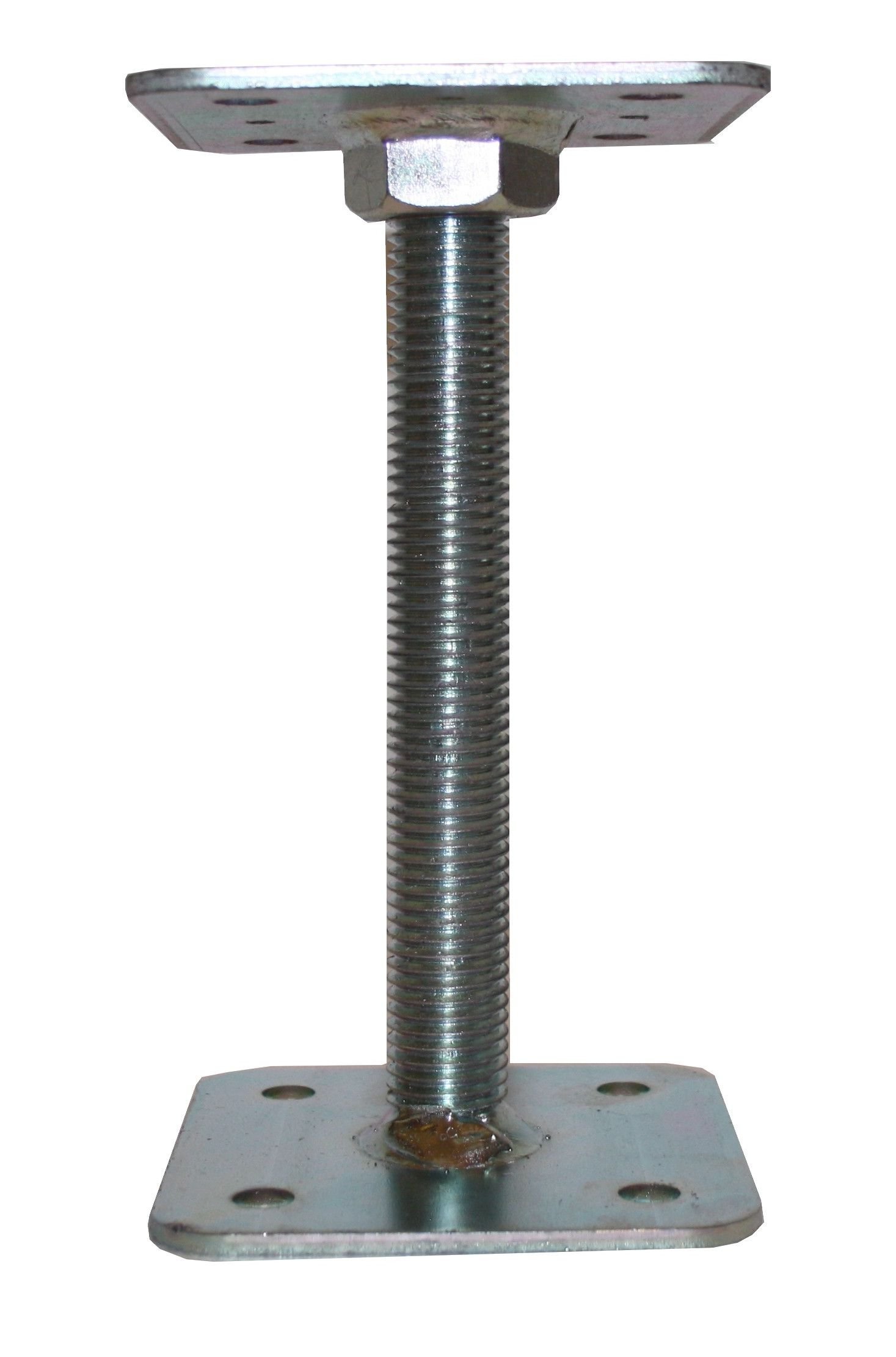

Výškově nastavitelná kotevní patka s ETA certifikací
- Rektifikace ±20 mm dorovná nerovnou betonovou plochu bez podkládání
- Kotevní deska drží čelo sloupku nad úrovní odstřikující vody
- ETA schválení znamená deklarovanou únosnost, ne jen ohnutý plech
Partnerský odkaz
Jak vybrat maltu a tyč podle podkladu
Přímý verdikt
Trhlinový nebo vlhký beton → vinylester. Vysoké tahové zatížení a čas na tuhnutí → epoxid. Exteriér vždy tyč nerez A4, pod přesahem střechy stačí žárový zinek 8.8.
- Objem malty počítejte 1,5× teoretický objem otvoru — část zůstane v míchací trysce
- Při teplotách pod 5 °C prodlužuje vinylester dobu tuhnutí několikanásobně
- Do dutých tvárnic vždy se sítkovou punčoškou, jinak malta uteče do dutiny
Přímý verdikt z praxe
Chemická vinylesterová malta M12/M16 s aplikační pistolí
- Drží i v trhlinovém a vlhkém betonu, kde rozpěrná hmoždinka selže
- Statická míchací tryska zajistí správný poměr složek na celé délce
- Jedna kartuše 300 ml vystačí přibližně na 8 kotvení M12
Partnerský odkaz
Přímý verdikt z praxe

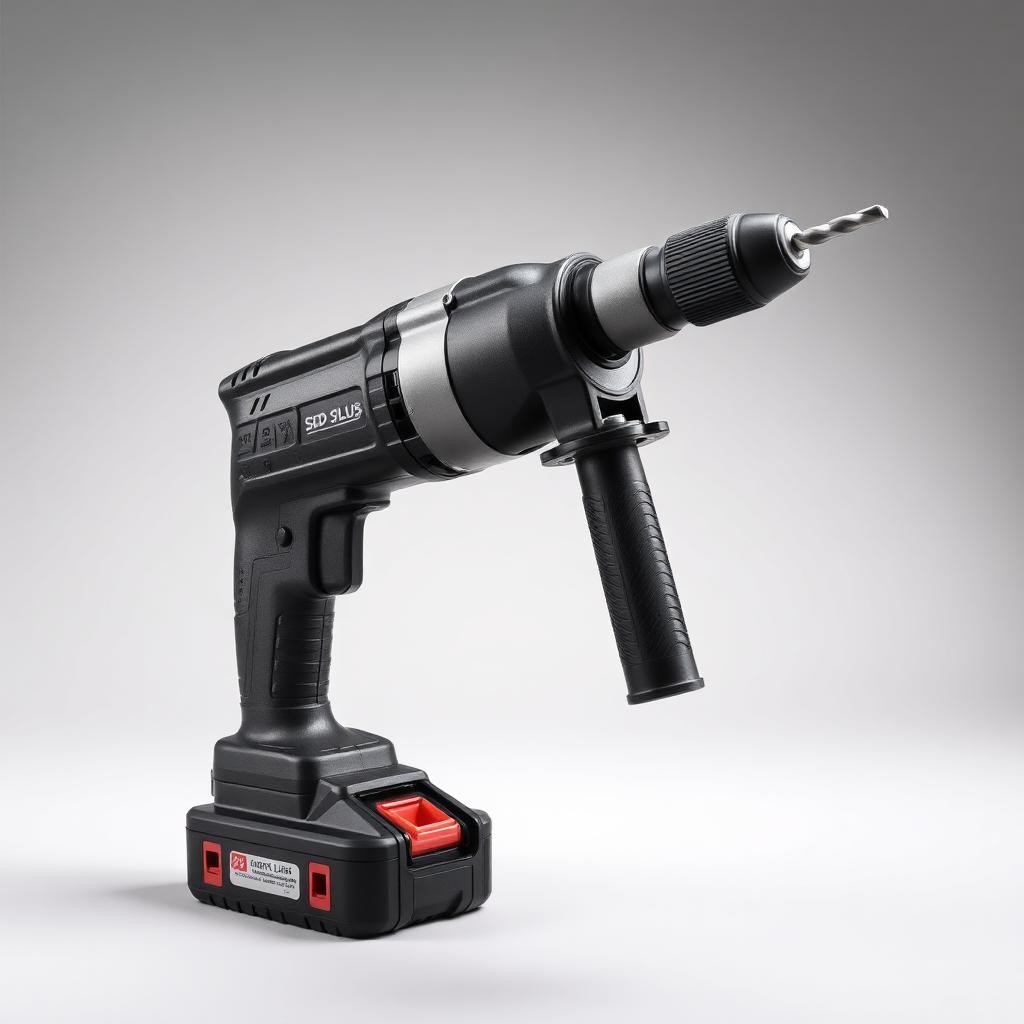

SDS Plus vrtací kladivo s hloubkovým dorazem
- Vyvrtá otvor M12 do hloubky 110 mm bez zastavení i v armovaném betonu
- Hloubkový doraz udrží kotevní hloubku předepsanou v ETA
- Bez příklepu se do betonu C20/25 běžnou vrtačkou nedostanete
Partnerský odkaz
Nákupní seznam k projektu
| Typ položky | Doporučený model / materiál | Klíčová výhoda | Kde koupit |
|---|---|---|---|
| Hlavní materiál | Výškově nastavitelné kotevní patky s ETA certifikací | Rektifikace ±20 mm a odstup dřeva od betonu | Zkontrolovat cenu na e-shopu |
| Spojovací materiál | Chemická vinylesterová malta M12/M16 (300 ml) | Drží v trhlinovém betonu C20/25 i ve vlhkém otvoru | Zkontrolovat cenu na e-shopu |
| Spojovací materiál | Závitové tyče 8.8 žárový zinek / nerez A4, M12 a M16 | Korozní odolnost do třídy provozu 3 | Zkontrolovat cenu na e-shopu |
| Nářadí | SDS Plus vrtací kladivo s hloubkovým dorazem | Přesná kotevní hloubka podle ETA bez odhadování | Zkontrolovat cenu na e-shopu |
| Nářadí | Rázový utahovák s regulací momentu | Dotáhne matice patky na moment předepsaný v ETA | Zkontrolovat cenu na e-shopu |
| Příslušenství | Čisticí drátěný kartáček a vyfukovací pumpička | Bez čištění 2×2 klesá únosnost kotvy i na třetinu | Zkontrolovat cenu na e-shopu |
Hlavní materiál
Výškově nastavitelné kotevní patky s ETA certifikací
Rektifikace ±20 mm a odstup dřeva od betonu
Zkontrolovat cenu na e-shopuSpojovací materiál
Chemická vinylesterová malta M12/M16 (300 ml)
Drží v trhlinovém betonu C20/25 i ve vlhkém otvoru
Zkontrolovat cenu na e-shopuSpojovací materiál
Závitové tyče 8.8 žárový zinek / nerez A4, M12 a M16
Korozní odolnost do třídy provozu 3
Zkontrolovat cenu na e-shopuNářadí
SDS Plus vrtací kladivo s hloubkovým dorazem
Přesná kotevní hloubka podle ETA bez odhadování
Zkontrolovat cenu na e-shopuNářadí
Rázový utahovák s regulací momentu
Dotáhne matice patky na moment předepsaný v ETA
Zkontrolovat cenu na e-shopuPříslušenství
Čisticí drátěný kartáček a vyfukovací pumpička
Bez čištění 2×2 klesá únosnost kotvy i na třetinu
Zkontrolovat cenu na e-shopu
